UV打印機是一種高科技的免制版全彩色數碼印刷機，不受材料限制，可以在各種材料表面進行彩色照片級印刷。
UV打印機的優勢：無需制版一次印刷完成，色彩靚麗豐富，耐磨損，防紫外線，操作簡單方便，印刷圖像速度快，完全符合工業印刷標準。
一、引言
UV打印機是一種高科技的免制版全彩色數碼印刷機，不受材料限制，可以在各種材料表面進行彩色照片級印刷。
UV打印機的優勢：無需制版一次印刷完成，色彩靚麗豐富，耐磨損，防紫外線，操作簡單方便，印刷圖像速度快，完全符合工業印刷標準。
應用行業：可廣泛應用于皮革紡織行業、禮品加工行業、標牌標識行業、裝潢裝飾行業、玻璃行業、家具移門行業、標牌行業、展覽展示行業、硬性紙板包裝行業等
該設備印刷材料廣泛，柔性介質如：布料、塑料、及時帖、PVC、反光膜、地毯、皮革等；硬性介質如：玻璃、瓷磚、金屬、天花板、鋁板、木板、門板、亞克力板、有機玻璃板、發泡板、瓦楞紙板等。
二、設備功能特點
（1）印刷的過程優化，減去了傳統的一些制版、菲林、套色等工序，印刷快捷且成本低廉，可用各種輸出軟件，支持各種文件格式。
（2）UV墨水即噴即干，印刷牢度好。在噴頭控制、弱溶劑墨水打印控制、色彩固化強度和介質傳動精度等技術難點方面，都獲得了可靠的技術保證。
（3）UV打印機采用最新LED冷光源技術，無熱輻射。
（4）瞬間點亮無需預熱，印刷材料表面溫度低不變形。
（5）采用最新一代噴頭，墨點大小智能分配，擁有比傳統UV機更高的打印精度。
（6）采用水冷（水循環）方式，在炎熱的夏季無空調環境也能有很好的光固化效果。
三、系統搭建及調試要求
伺服配置：之山伺服K1ADS08AA、K1AD08AB
電機型號：Y軸80ST-M02430； X軸60中慣量400w
原理：系統發脈沖控制打印部分運行，通過外部光柵尺計算電機位置，從而確定噴涂打印的距離。
四、相關參數設置
|
參數號
|
設置值
|
含義
|
|
PA 000
|
0011
|
位置模式
|
|
PA 005
|
5
|
電機代碼
|
|
PA 006
|
20
|
廠家代碼
|
|
PA 100
|
1600
|
速度環增益
|
|
PA 101
|
10000
|
速度環積分
|
|
PA 102
|
200，110
|
位置環增益
|
|
PA 109
|
0，50
|
前饋
|
|
PA 110
|
0，50
|
前饋濾波時間
|
|
PA 205
|
50
|
位置指令加減速時間
|
|
PA 509
|
9909
|
內部使能
|
|
PB 000
|
0011
|
位置模式
|
|
PB 005
|
4
|
電機代碼
|
|
PB 006
|
20
|
廠家代碼
|
|
PB 100
|
800
|
速度環增益
|
|
PB 101
|
2000
|
速度環積分
|
|
PB 102
|
200
|
位置環增益
|
|
PB 109
|
50
|
前饋
|
|
PB 110
|
50
|
前饋濾波時間
|
|
PB 509
|
9909
|
內部使能
|
五、調試結果
1、將位置指令加減速時間205參數設500，可滿足要求點動運行平滑；
2、將位置環比例102參數設110、205參數設50，可滿足要求，連續運行不會(huì )出現抖動、滑行現象

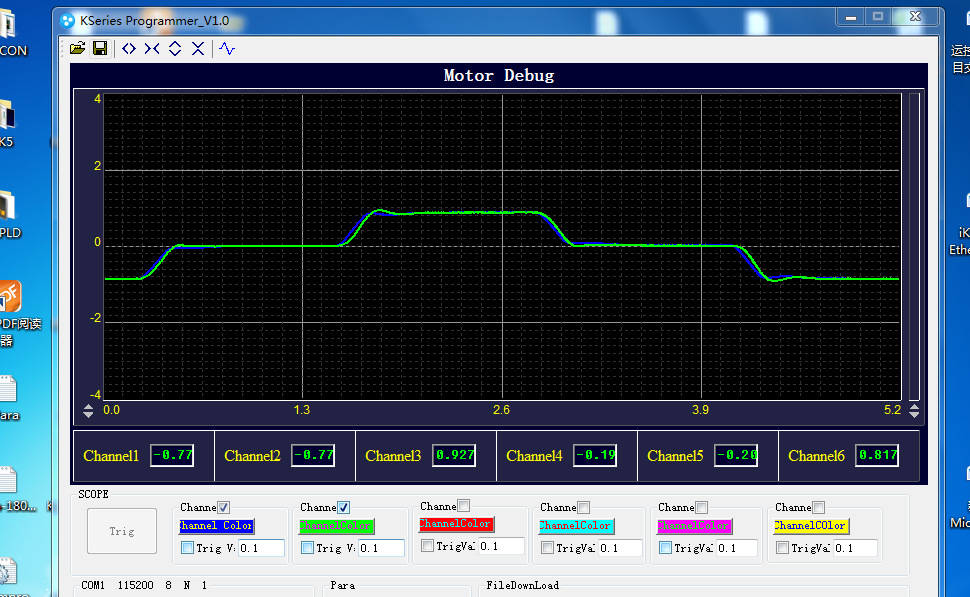

下圖1中PA100=2600，PA101=10000、 PA 102=110、 PA 103=500 參數下連續運行的波形圖，速度環積分加大連續運行效果不會(huì )出現“爬行”現象。
圖1 連續運行效果

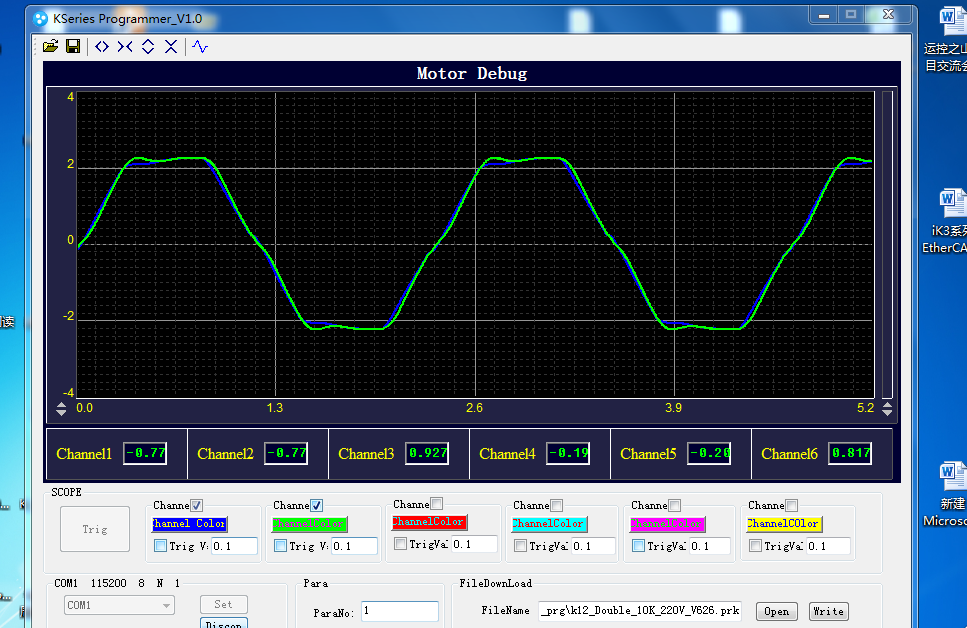

下圖2，PA100=2600、PA101=10000、PA102=110、PA103=500 參數下系統點動波形圖，運行平滑，滿足客戶要求。
