PDF下載地址：控制方式-G2位置控制模式說明
一、調試準備事項

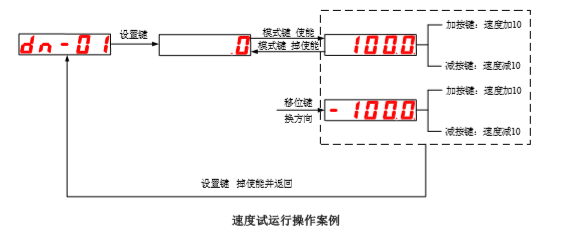

1、空載試運行
JOG的運行速度 P3-19設置為所需要的數值。然后操作 dn-01進行 JOG運行。
2、參數恢復出廠設置
（1）電機參數初始化
將 P0-01設定為相應的電機型號（詳見附錄 C電機適配表），參數保存后需要重新上電才有效。

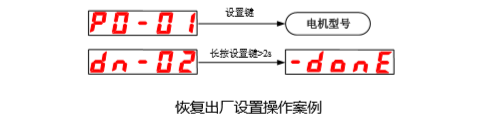

（2）恢復出廠設置
二、接線：控制線及與與接線相對應的伺服控制參數
常規位置控制方式一般會用到脈沖、方向、報警輸出、報警清除、抱閘輸出等，控制線接線定義如下：

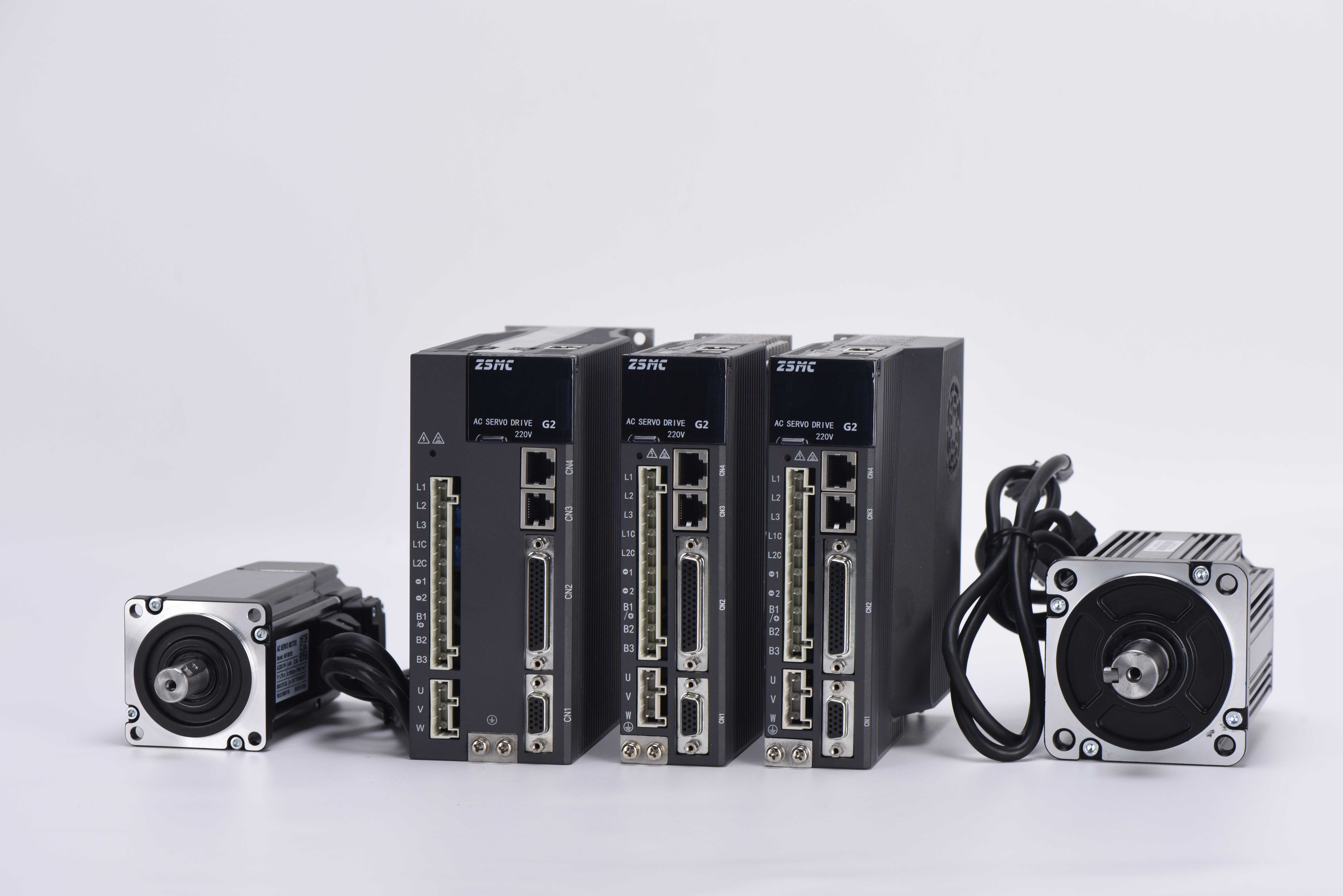

G2系列：
44芯控制端子，常規接線圖如下所示：
上位機
|
伺服44芯端子
|
含義
|
定義
|
電源正
|
41/32
|
脈沖+
|
根據不同電源電壓，12-24V焊41腳，5V焊32腳
|
脈沖輸出
|
33
|
脈沖-
|
|
電源正
|
42/34
|
方向+
|
根據不同電源電壓，12-24V焊42腳，5V
|
方向輸出
|
35
|
方向-
|
|
|
30
|
BK+
|
剎車正（剎車電機才需要焊接）
|
|
31
|
BK-
|
剎車負（剎車電機才需要焊接）
|

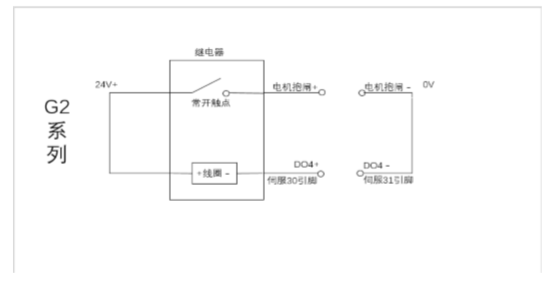

默認帶剎車電機接線：
參數設置如下：
|
參數
|
數值
|
含義
|
|
P0-01
|
自行設置
|
電機代碼
|
|
P0-04
|
0
|
控制方式
|
|
P0-06
|
H0011
|
內部使能
|
|
P1-08
|
Hd410
|
輸入口定義1
|
|
P1-09
|
H657A
|
輸入口定義2
|
|
P1-12
|
默認
|
輸出口定義
|
|
P2-00
|
40
|
位置環比例
|
|
P2-03
|
自行設置
|
電子齒輪比分母
|
|
P2-04
|
自行設置
|
電子齒輪比分子
|
|
P2-14
|
自行設置
|
脈沖輸入形式
|
|
P3-01
|
150
|
速度環比例
|
|
P3-02
|
20
|
速度環積分
|
三、該模式常用監視和輔助功能及含義
|
監視號
|
顯示內容
|
單位
|
|
Fn-O0
|
電機轉速
|
1r/min
|
|
Fn-O1
|
剩余脈沖數
|
1指令脈沖
|
|
Fn-O2
|
電機電流
|
0.01A
|
|
Fn-O3
|
內部轉矩指令
|
1%
|
|
Fn-O6
|
母線電壓
|
1V
|
|
Fn-O8
|
電機轉子實際位置
|
—
|
|
Fn-10
|
剩余脈沖低4位
|
1 指令脈沖
|
|
Fn-11
|
剩余脈沖高4位
|
10000指令脈沖
|
|
Fn-14
|
位置指令脈沖數
|
1指令脈沖
|
|
Fn-16
|
實際位置脈沖數
|
1指令脈沖
|
|
Fn-17
|
編碼器圈數顯示
|
1圈
|
|
輔助功能號
|
功能
|
|
P0-00
|
顯示伺服的軟件版本
|
|
Dn-01
|
微動（JOG）模式運行
|
|
Dn-02
|
初始化
|
|
En-00、01、02...
|
顯示歷史報警數據
|
四、該模式常規報警及排除方法（詳細見 G2報警分析文檔）
|
報警碼
|
報警名稱
|
處理方法
|
|
1
|
參數校驗錯誤
|
重新初始化參數
|
|
2
|
電流零點檢測錯誤
|
聯系廠家
|
|
3
|
AD采樣超時
|
聯系廠家
|
|
4
|
過壓
|
檢查電網電壓是否不穩定，過高
電機是否過載
更換大功率剎車電阻
|
|
5
|
欠壓
|
檢查供電電壓是否過低
|
|
6
|
位置環跟蹤誤差過大
|
增大位置環增益參數
減小輸入脈沖頻率
|
|
7
|
剎車電阻過載
|
增大剎車電阻功率
|
|
8
|
參數設置錯誤
|
額定電流超范圍，初始化電機代碼或初始化密碼錯
誤
|
|
9
|
硬件過流
|
檢查編碼器線是否正確連接
檢查電機UVW動力線是否正確連接
檢查電機與驅動器是否匹配
檢查驅動器功率模塊是否損壞
|
|
11
|
編碼器 UVW未連
|
重新正確連接編碼器接線
|
|
12
|
過載
|
減輕電機負載
|
|
15
|
堵轉
|
檢查編碼器線是否有松動，電機動力線是否有松動
|
|
17-22
|
CAN錯誤
|
聯系廠家
|
|
24
|
電機型號設置錯誤
|
參考電機適配表，正確設置電機型號
|
|
26
|
Z脈沖錯
|
檢查編碼器線是否有松動，電機動力線是否有松動
|
|
27
|
速度檢測參數設置錯
|
重新設置速度檢測參數
|
|
31
|
母線電壓異常
|
聯系廠家
|
|
32
|
電機代碼未正確選擇
|
重新設置
|
|
34
|
分頻參數設置錯
|
重新設置分頻參數
|
|
36
|
脈沖模式設置錯
|
重新設置脈沖模式
|
|
37
|
編碼器錯(A+A- B+B-
Z+Z- U+U-
V+V- W+W-
|
檢查編碼器線是否有松動，電機動力線是否有松動
|
|
|
異常)
|
|
|
50
|
輸入脈沖異常
|
檢查控制線是否松動
|
|
51
|
反饋脈沖異常
|
檢查編碼器線是否有松動
|
|
52
|
濾波參數設置錯
|
重新設置濾波參數
|
|
54
|
Z脈沖丟失
|
查編碼器線是否有松動，電機動力線是否有松動，
斷電并重新上電
|
|
55
|
CAN緩存溢出
|
聯系廠家
|
|
56
|
參數錯
|
檢差位置環與速度環的參數
|
|
57-58
|
SPI通信錯誤
|
聯系廠家
|
|
59
|
找零 UVW錯
|
檢查編碼器
|
|
60
|
找零方向錯
|
檢查繞組線與編碼器
|
|
61
|
找零Z信號丟失
|
檢查編碼器
|
|
63
|
過溫
|
檢查風扇是否開啟
|
