一、引言
切縫機是編織袋行業重要的分割、裁切與縫紉設備，不需要任何模具，是通過系統軟件控制，根據編織袋的切、縫生產工序，直接對產品進行裁切與縫紉，只需要在操作平臺上設置好相應參數，而且自動化程度高，操作簡單，生產的產品標準、整齊。完全能夠替代以往的繁重體力勞動，減少錯誤率，減少人力消耗，切縫一體機綜合編織袋設備的性能優勢，為編織袋的生產注入了新的活力，提高了生產效率。
其特點如下：
1、 自動完成編織筒布的定長熱切割和底部縫紉，節省勞力。
2、 采用觸摸屏設定，PLC控制，伺服電機驅動，精確控制袋長。
3、 熱切割后袋子不粘連，易開口。
4、 自動計數，袋子可整疊送料。
5、 氣動上卷，操作方便省力。
二、設備功能及調試要求

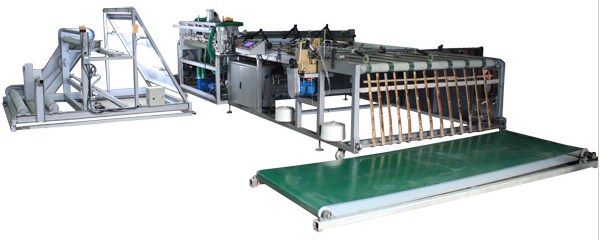

本產品適用于各種水泥袋、面粉袋、飼料袋、糖袋、化肥袋等袋子的加工包裝。集多種加工流程于一體一人操作就可完成編織袋的進料，送料，折邊，縫合，斷線，收料，整剁，計數的所有流程，配合緊密，互不干擾。
設備工序分為上卷——切割——握邊——縫底——收袋。
編織袋熱切縫一體機正確操作方法
1、編織袋熱切縫一體機把布卷掛在軸上，在壓倒熱切縫的壓輪上，氣動自動上料。
2、自動糾偏。
3、色標跟蹤，伺服控制袋長。
4、熱切，自動搓口，冷刀裝置。
5、PLC集中控制，彩色人機界面，設定數據、顯示、記錄。
6、變頻調速、自動計數。
7、自動疊袋、輸送。
設備參數：
額定電壓：二相電/三相電
縫紉針距：5~14mm
切袋速度：20~40pcs/min
切袋長度：500~1300mm
切袋寬度：800mm
調試要求伺服驅動器定位精準，確保袋長統一，縫合軌跡整齊。
三、系統搭建
系統構成：PLC、觸摸屏。
伺服配置：K1AS08AA*2、K1AS15AA、K1AS30AA
電機型號：60ST-M01930（冷刀）、80ST-M03520（拍袋）、110ST-M05030（機械爪）、130ST-M17020（滾輪）

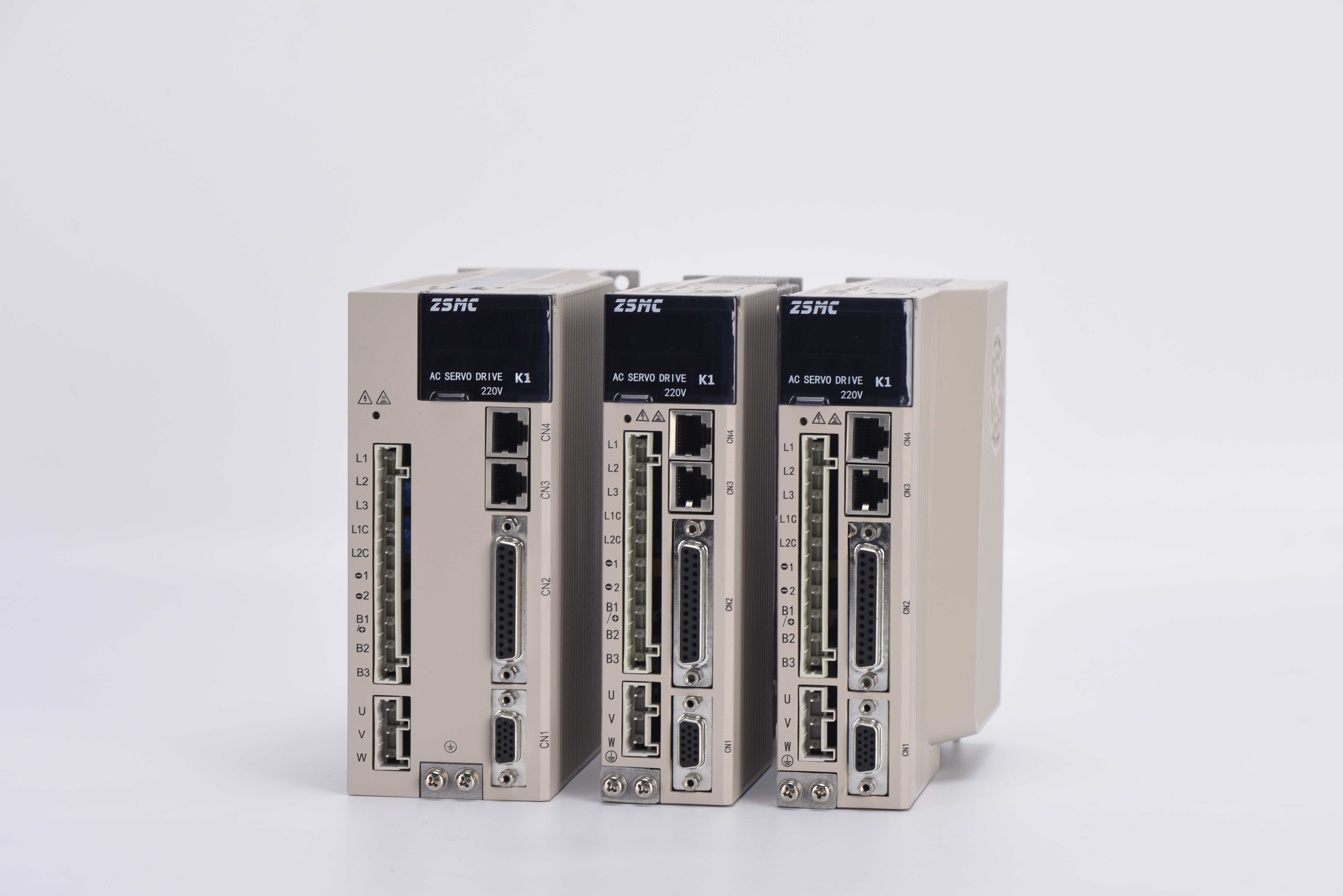

之山伺服驅動器K1系列
冷刀、機械爪、滾輪接線（脈沖位置控制）
|
PLC側
|
伺服db25端子
|
備注
|
|
脈沖
|
1
|
串2k電阻
|
|
方向
|
2
|
串2k電阻
|
|
0v
|
14、15、6、3
|
|
|
脈沖清除
|
19
|
|
|
報警輸出
|
16
|
|
拍袋（內部位置控制）
|
PLC側
|
伺服db25端子
|
備注
|
|
0v
|
6
|
|
|
回原點信號
|
20
|
Pnp
|
|
啟動信號
|
7
|
|
|
0v
|
3
|
|
|
報警輸出
|
16
|
|
上位機與伺服驅動器控制端相連，驅動器及相關運算基板等固定在電柜里面，伺服驅動器接收上位機的脈沖指令從而驅動電機帶動機頭完成相應的動作。
四、相關參數設置
冷刀（脈沖位置控制）
|
參數號
|
設置值
|
含義
|
|
PA000
|
0010
|
控制方式
|
|
PA005
|
2
|
電機代碼
|
|
PA006
|
20
|
電機廠家
|
|
PA100
|
700
|
速度環增益
|
|
PA102
|
200
|
位置環增益
|
|
PA202
|
10
|
電子齒輪比分子
|
|
PA509
|
9909
|
內部使能
|
機械爪（脈沖位置控制）
|
參數號
|
設置值
|
含義
|
|
PA000
|
0010
|
控制方式
|
|
PA005
|
13
|
電機代碼
|
|
PA006
|
20
|
電機廠家
|
|
PA100
|
800
|
速度環增益
|
|
PA102
|
330
|
位置環增益
|
|
PA202
|
10
|
電子齒輪比分子
|
|
PA509
|
9909
|
內部使能
|
滾輪接線（脈沖位置控制）
|
參數號
|
設置值
|
含義
|
|
PA000
|
0010
|
控制方式
|
|
PA005
|
27
|
電機代碼
|
|
PA006
|
80
|
電機廠家
|
|
PA100
|
800
|
速度環增益
|
|
PA102
|
180
|
位置環增益
|
|
PA202
|
5
|
電子齒輪比分子
|
|
PA509
|
9909
|
內部使能
|
|
PA510
|
0010
|
脈沖清除
|
拍袋（內部位置控制）
|
參數號
|
設置值
|
含義
|
|
PA000
|
00C0
|
控制方式選為內部位置
|
|
PA005
|
5
|
電機代碼
|
|
PA006
|
20
|
廠家代碼
|
|
PA200
|
0002
|
清除偏移脈沖
|
|
PA509
|
9909
|
內部使能
|
|
PA510
|
0000
|
輸入口定義
|
|
PA512
|
9293
|
輸入口定義
|
|
PA700
|
2
|
第0組數據組方式
|
|
PA701
|
0000
|
位置低位（單位1脈沖）
|
|
PA702
|
0004
|
位置高位（單位10000脈沖）
|
|
PA703
|
500
|
運行速度
|
|
PA704
|
1002
|
換步條件
|
|
PA770
|
100b
|
回零方式
|
切縫一體機配備之山K1伺服系統，可以實現全自動上下料，袋子長度統一，縫合軌跡整齊，運行穩定，節奏快，效率高，完全滿足客戶要求。
